Hồ sơ thiết kế căn số 01 lô TT34B Khu đô thị Văn Phú

Căn 01 lô TT34B

Diện tích: 132.59 m2

Mặt tiền: 33m

Mặt đường: 16.5m

Hướng: Đông Nam

Xem thêm: http://dothivanphu.net/tra-cuu/2/TT34B/1#view

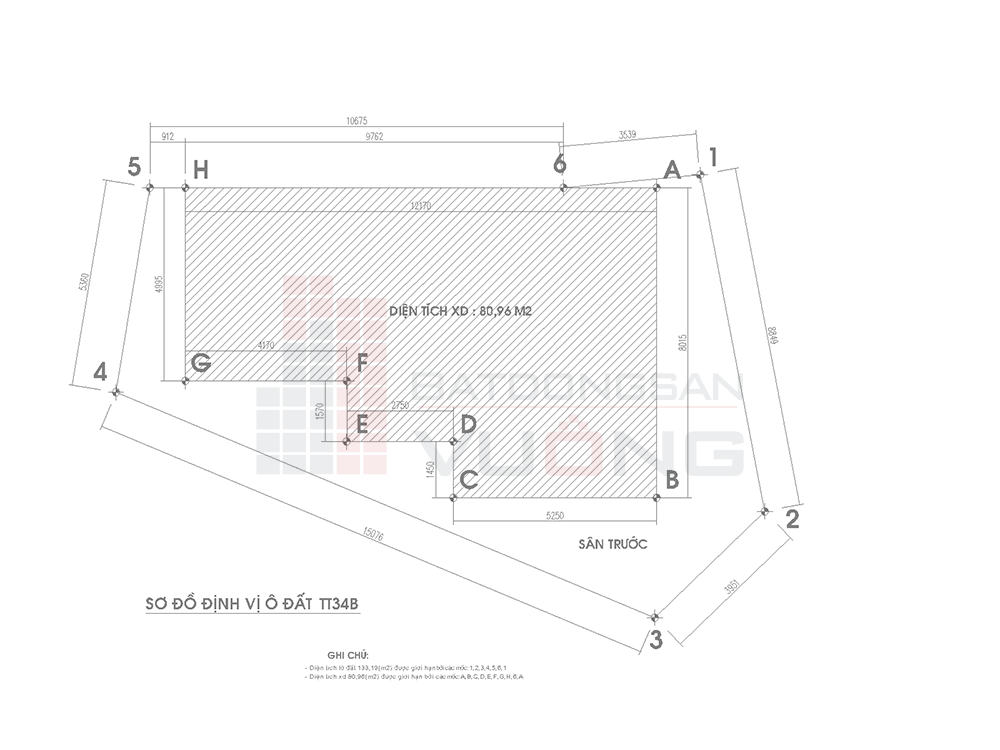

Mặt bằng sân trước

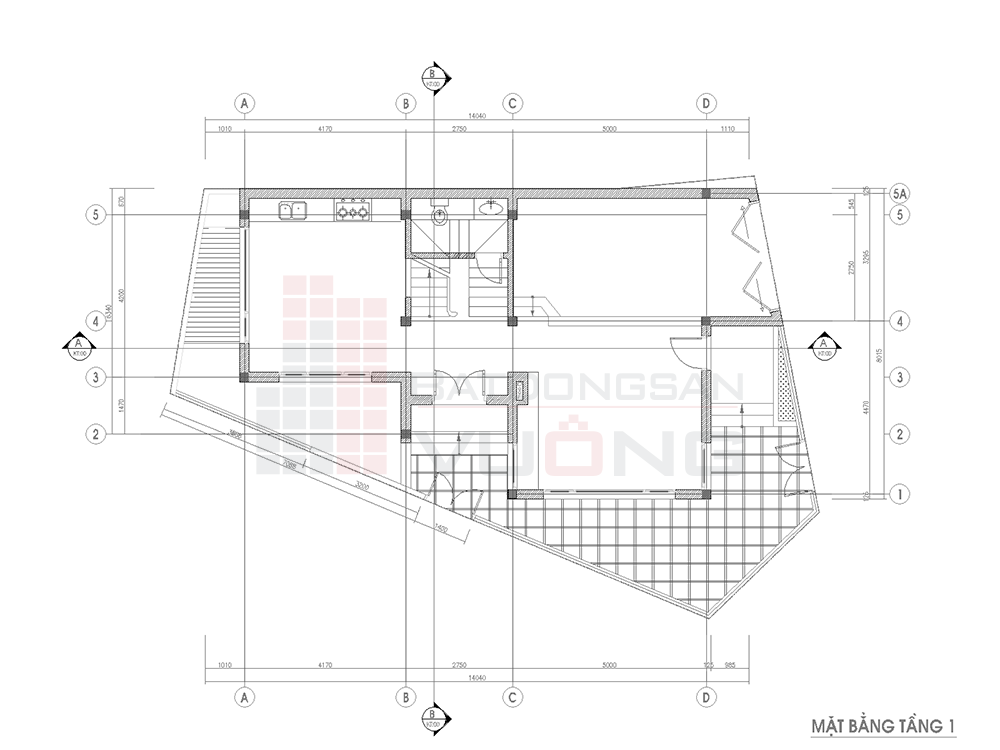

Mặt bằng tầng 1

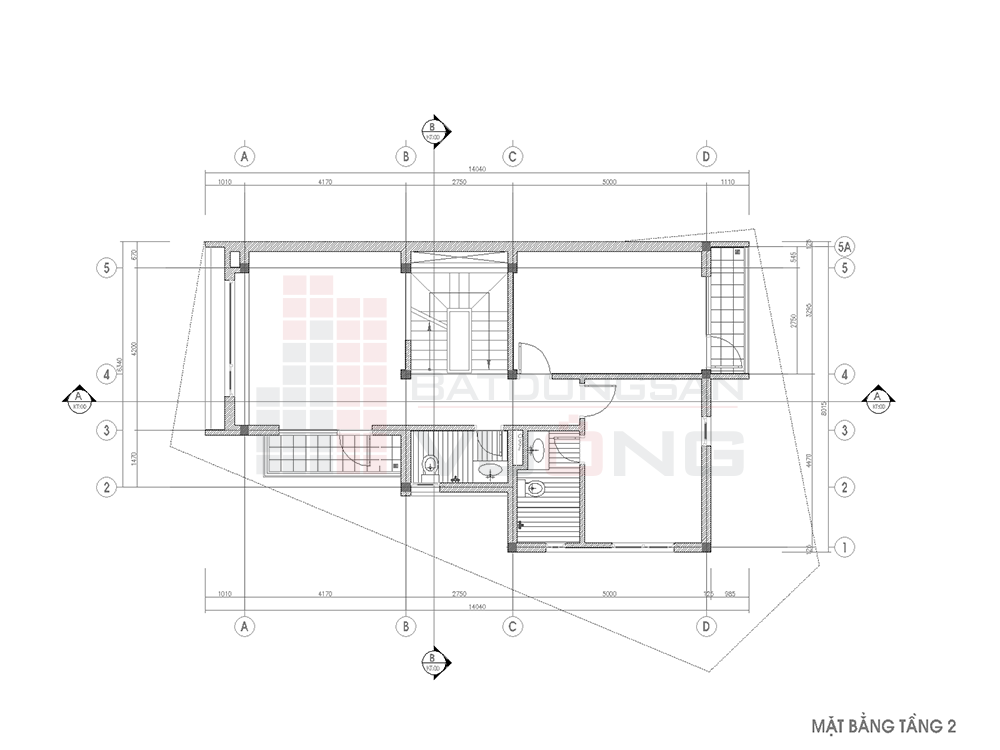

Mặt bằng tầng 2

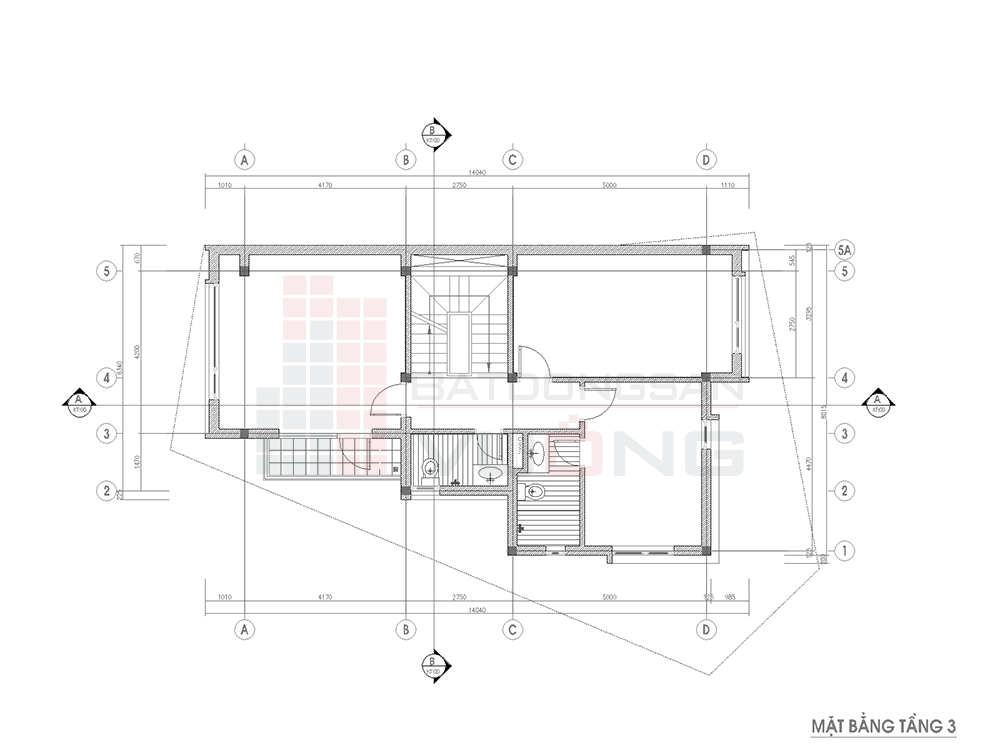

Mặt bằng tầng 3

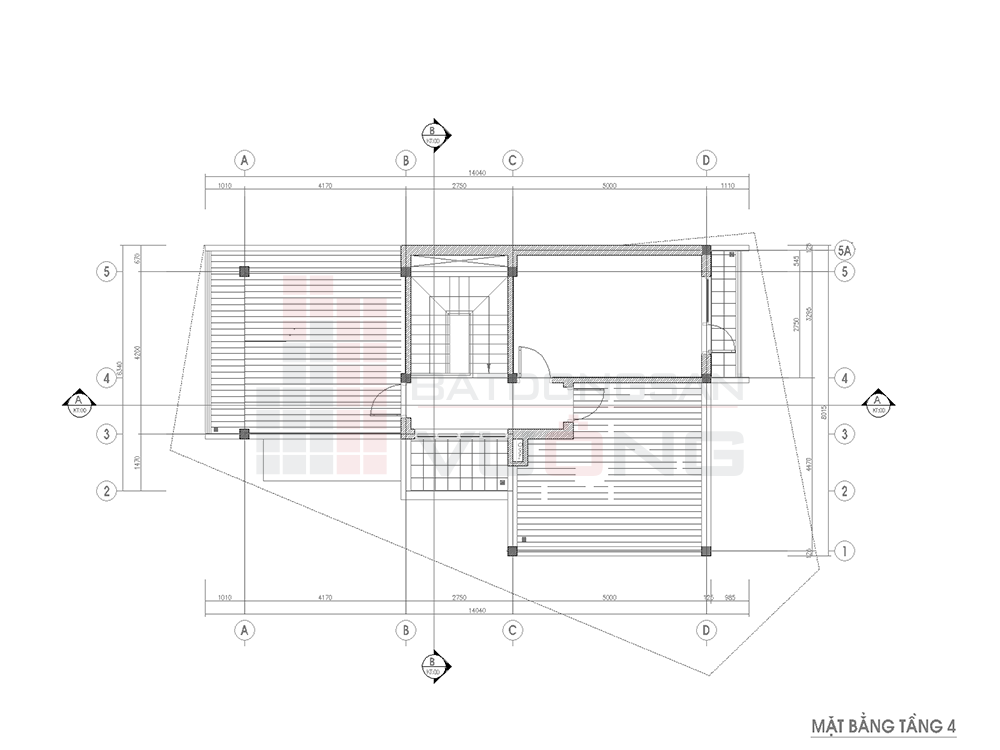

Mặt bằng tầng 4

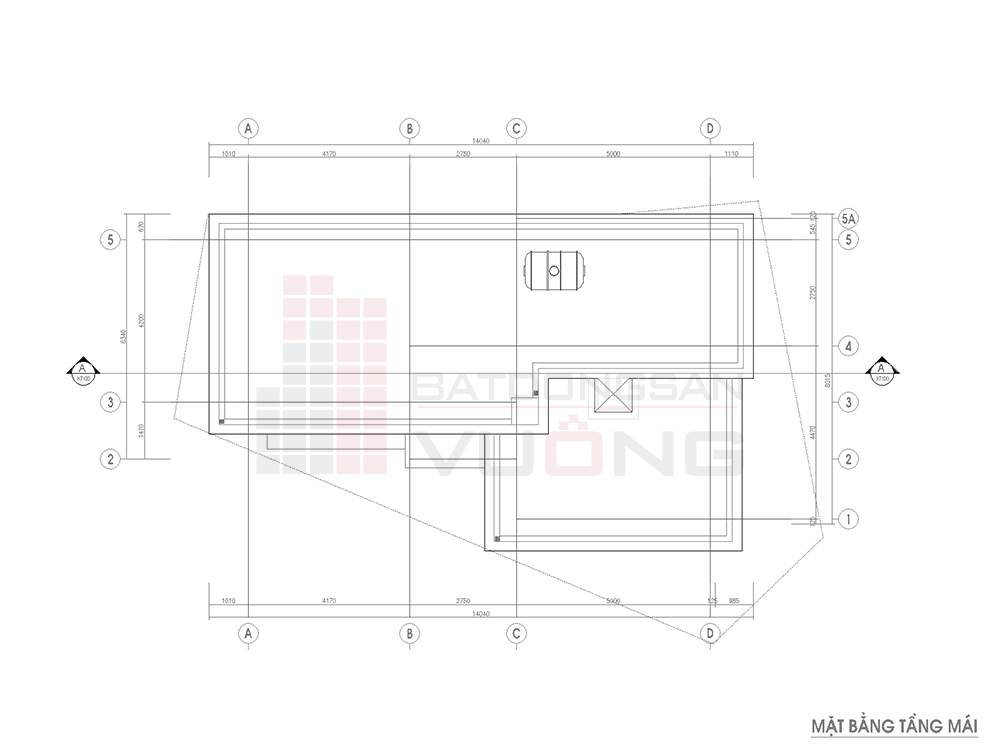

Mặt bằng tầng mái

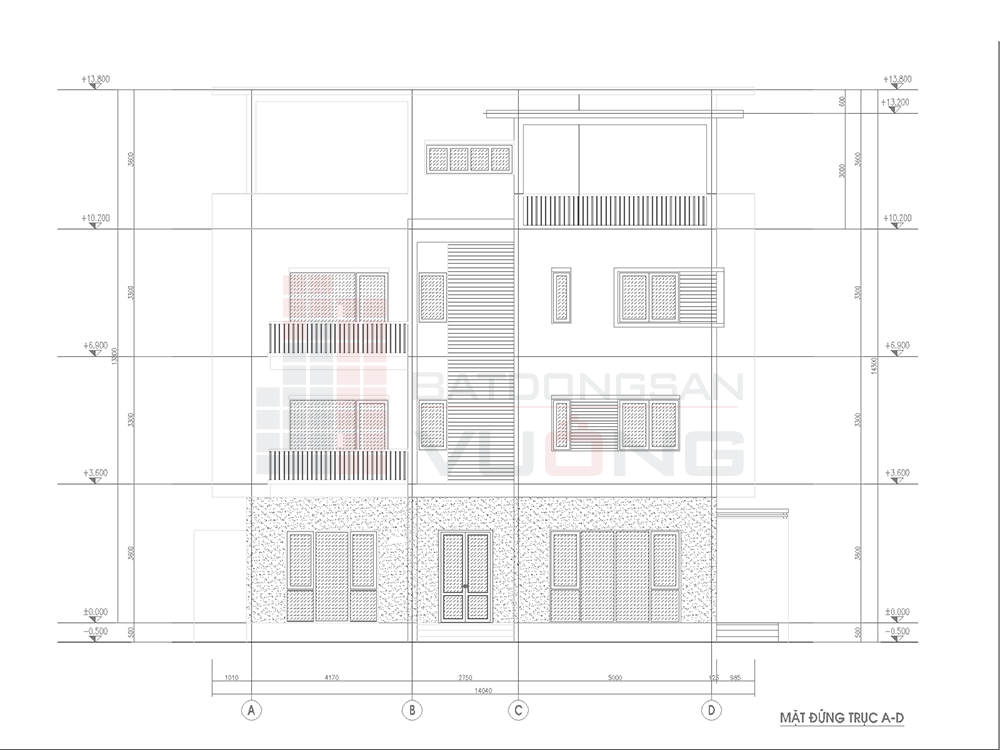

Mặt đứng trục A-D

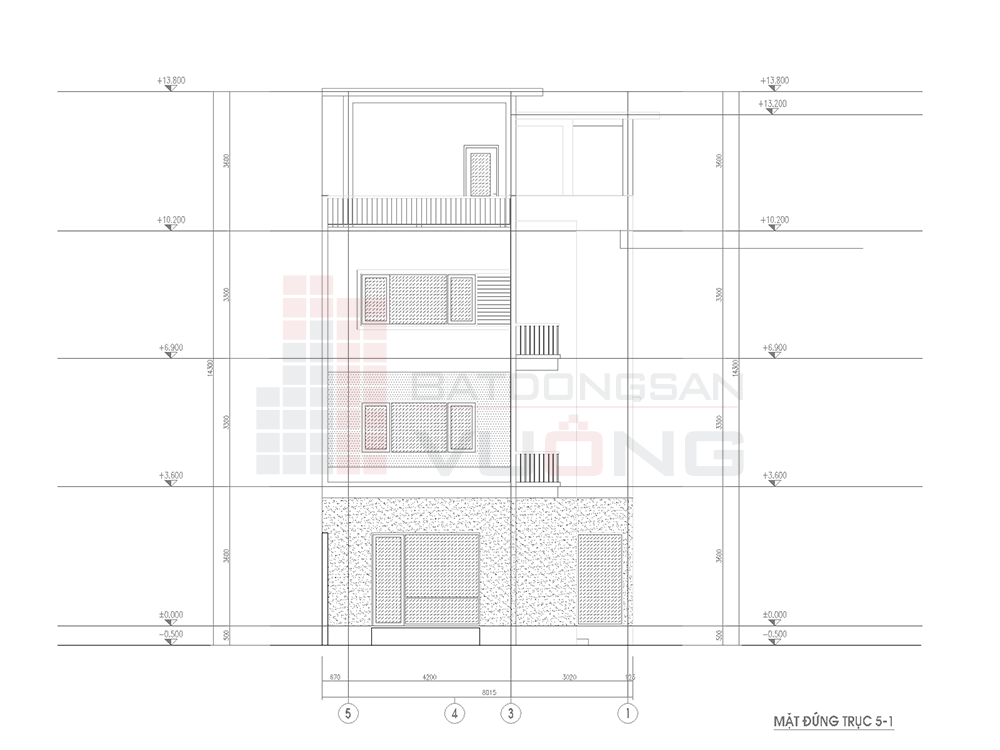

Mặt đứng trực 5-1

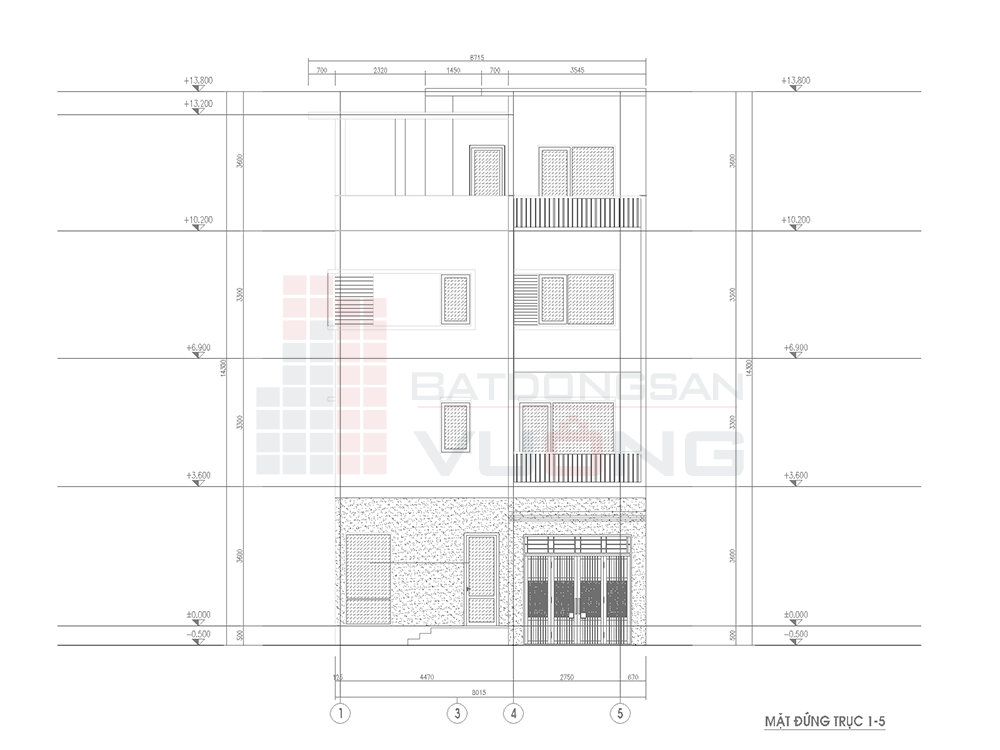

Mặt đứng trục 1-5

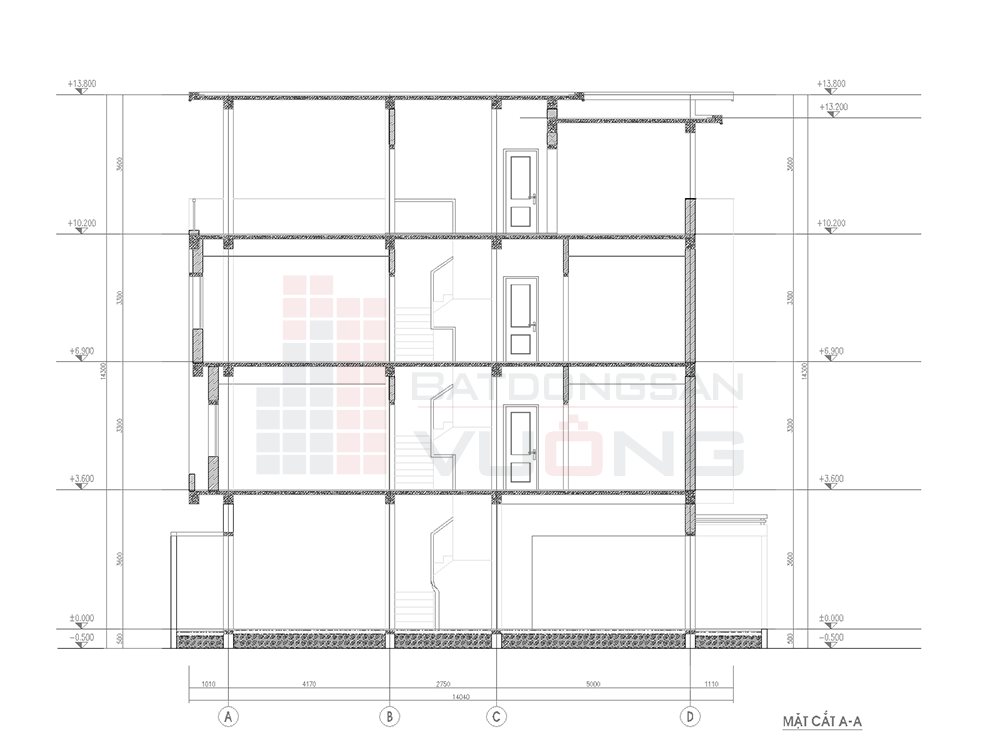

Mặt cắt A-A
